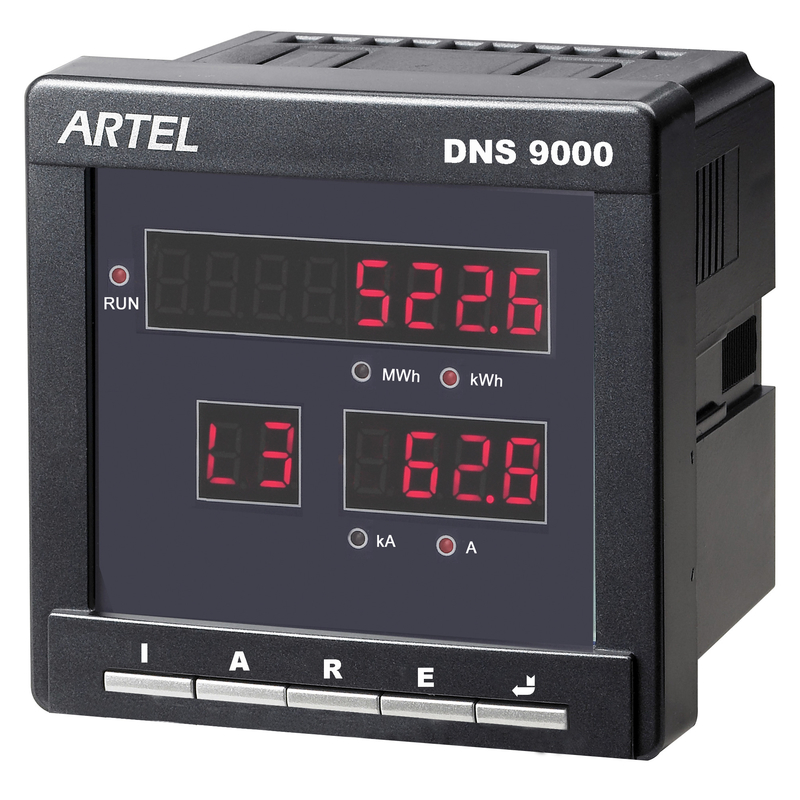

Metro de 8 Digitaces KVH de los dígitos

No

Variables

Contenido

Dirección

Exhibición (máximo)

Exactitud

1

Actual

Ia, Ib, Ic, Iavg

9999KA

Clase 0,2

2

Active Power

Wa, Wb, Wc, W∑

Direccional

9999MW

Clase 0,5

3

Poder reactivo

vara, varb, varc, var∑

Direccional

9999Mvar

Clase 0,5

4

Energía activa

KVH

Direccional

9999999.99kWh

Clase 1

5

Energía reactiva

Kvarh

Direccional

9999999.99kvarh

Clase 2

Conexiones eléctricas:

Monofásico, alambre 3-Ph 3, alambre 3-Ph 4

Voltaje de entrada:

0~693VAC, entrada directa

Corriente de entrada:

0~5A

Frecuencia:

50Hz/60Hz

Factor de poder:

0,5 ~1 ~0,5 (capacitivos) (inductivo)

Clase de la exactitud:

Energía activa: Class1, IEC61036
Energía reactiva: Class2, IEC62053-23
Salida analógica: Clase 0,5, IEC60688

Capacidad de sobrecarga:

Voltaje 2X, 2sec.
10X actual, 1sec.

Exhibición:

pantalla LED de 8 dígitos

Dirección métrica:

Bidireccional

Salida

salida de pulso de la KVH/kvarh

KVH/salida analógica kvar: 0V-5V, 4mA-20mA (opcional)

RS-485

Aislamiento:

Aislamiento galvánico en todas las entradas, salidas y fuente de alimentación.

Constante del metro de la energía:

imp/1000 KVH

Fuente de potencia auxiliar:

24V~80VAC/DC; 85V~265VAC/DC

Consumo de energía:

<>

Temperatura de funcionamiento:

-20℃~+60℃

Temperatura de almacenamiento:

-40℃~+85℃

Humedad:

5~95%RH, sin condensación

Tamaño dimensional:

96mm×96mm×78m m

Tamaño de la instalación:

91mm×91m m
