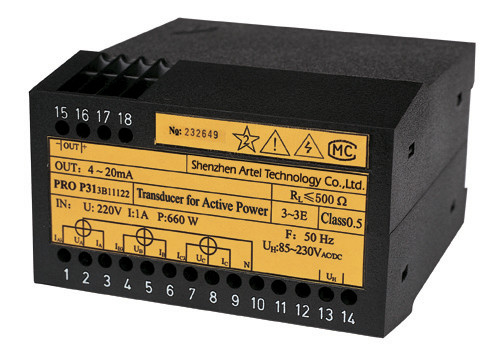

factor de poder activo/reactivo del FAVORABLE transductor eléctrico de 3P 3W 1.5X 600V

factor de poder activo/reactivo del FAVORABLE transductor eléctrico de 3P 3W 1.5X 600V

1. descripción de producto

Transductores de las series profesionales para las cantidades eléctricas, dispositivos fundamentales para la automatización de proceso. Todos nuestros

los instrumentos satisfacen requisitos y regulaciones importantísimos referentes a compatibilidad electromágnetica

y aislamiento seguro (estándar IEC688-1992 y estándar de GB/T 13850-1998). Los dispositivos han sido

convertido, fabricado y probado de acuerdo con el sistema de garantía de calidad ISO 9001.

2. especificación técnica

Exactitud: Class0.2, 0,5

Fuente de potencia auxiliar: 85V~265VDC/AC 24V~80VDC/AC

Estabilidad: Tarifa anual el ≤±0.2% del cambio

Capacidad de sobrecarga entrada:

Capacidad de sobrecarga continua ≤1.5X

Voltaje transitorio Limit≤3X Limit≤30X actual de la capacidad de sobrecarga

Salida:

Salida constante del voltaje, resistor de la carga    Rext≥250Ω

Salida actual constante, resistor de la carga    Rext≤500Ω

Onda de alternancia: ≤18mV (Pico-pico)

Tiempo de respuesta: ≤300ms

Voltaje destacado: ≤2.5kV

Temperatura de funcionamiento: -10℃~+55℃

Temperatura de almacenamiento: -40℃~+85℃

Humedad relativa del medio anual: ≤90%RH

Instalación: Carril del estruendo 35m m

Tamaño: 105mm×69mm×112m m

Período de garantía: 2 años

3. datos técnicos

Modo de medición: monofásico, 3P3W

Voltaje entrado: 100V, 220V, 380V, 600V

Corriente entrada: 0A~1A, 0A~2A, 0A~5A

Factor de poder: cosφ 0~1, sinφ0~1

Salida: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. Esquema eléctrico

FAVORABLE esquema eléctrico S32 (3P3W)

Notas: la necesidad de la conexión la monofásico quita “IB, IB, N”, necesidad de la conexión la monofásico quita “I3*, I3, L3”,

“L2” conectan con la línea nula.
