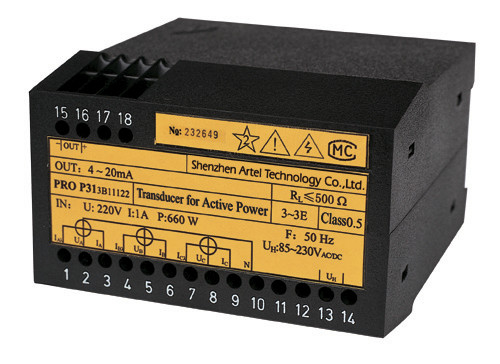

Transductor eléctrico 220V 500Ω FAVORABLE P/Q31 del poder activo/reactivo

Transductor eléctrico 220V 500Ω FAVORABLE P/Q31 del poder activo/reactivo

1. Descripción de producto

Transductores de las series profesionales para las cantidades eléctricas, dispositivos fundamentales para la automatización de proceso. Todos nuestros instrumentos satisfacen requisitos y regulaciones importantísimos referentes compatibilidad electromágnetica y al aislamiento seguro (el estándar IEC688-1992 y estándar de GB/T 13850-1998). Los dispositivos se han desarrollado, se han fabricado y se han probado de acuerdo con el sistema de garantía de calidad ISO 9001.

2. Especificación técnica

Exactitud: Class0.2, 0,5

Fuente de potencia auxiliar: 85V~265VDC/AC 24V~80VDC/AC

Estabilidad: Tarifa anual el ≤±0.2% del cambio

Capacidad de sobrecarga entrada:

Capacidad de sobrecarga continua ≤1.5X

Voltaje transitorio Limit≤3X Limit≤30X actual de la capacidad de sobrecarga

Salida:

Salida constante del voltaje, resistor de la carga    Rext≥250Ω

Salida actual constante, resistor de la carga    Rext≤500Ω

Onda de alternancia: ≤18mV (Pico-pico)

Tiempo de respuesta: ≤300ms

Voltaje destacado: ≤2.5kV

Temperatura de funcionamiento: -10℃~+55℃

Temperatura de almacenamiento: -40℃~+85℃

Humedad relativa del medio anual: ≤90%RH

Instalación: Carril del estruendo 35m m

Tamaño: 105mm×69mm×112m m

Período de garantía: 2 años

3. datos técnicos

Voltaje entrado:        100V, 220V, 380V, 600V

Corriente entrada:        0A~1A, 0A~2A, 0A~5A

Células de medición: Solo componente (el traje para la monofásico, 3P3W equilibró, 3P4W equilibró)

Componentes duales (para 3P3W desequilibró)

Componentes triples (para 3P4W desequilibró)

Factor de poder: Active Power COSφ Active Power 0~1 (One Direction) - 1~0~1 (BI-dirección)

Salida: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0V~±10V

4. esquema eléctrico

FAVORABLE (monofásico) esquema eléctrico P/Q31

FAVORABLE esquema eléctrico P/Q31 (3P4W)

FAVORABLE (salida dual) esquema eléctrico P/Q31

Notas: La necesidad de la conexión 3W3P quita “IB, IB, N”, necesidad de la conexión la monofásico

quite “IB, IB, IC, IC, UC, N”, “UB” conectan con la línea nula.

Ventaja competitiva:

Podemos seguir el principio orientado al cliente, la tecnología de Artel apunta innovar los productos de alta tecnología y proporcionar soluciones completas continuamente, y continúa ofreciendo productos calificados y servicios excelentes a sus clientes globales.

La estrategia acertada de Artel se refleja en el número de certificaciones, incluyendo certificación del sistema de calidad de ISO9001 y del CE, certificado de la empresa del software publicado por el departamento de información nacional, y certificado de la compañía de alta tecnología publicado por el gobierno, el etc.
