16 pruebas de la calidad del poder del LCD de la retransmisión/analizador de la fuente de la señal 60 herzios

Perfil del producto

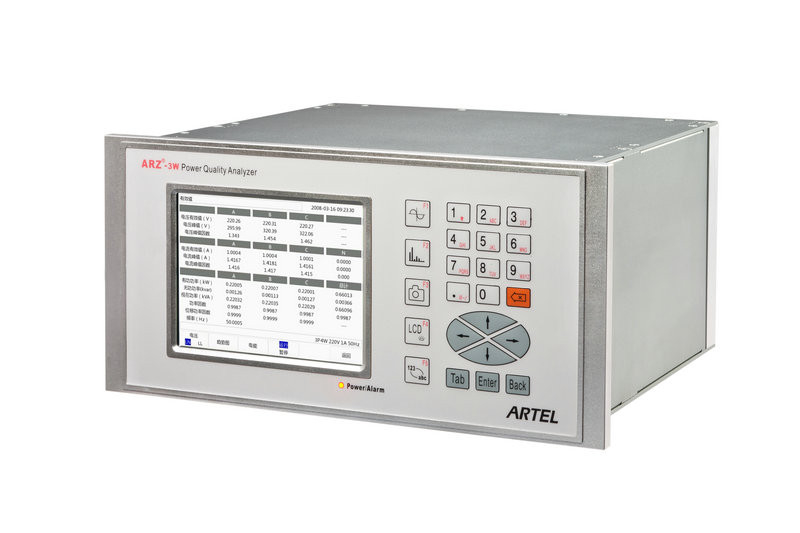

El analizador de la calidad del poder de ARZ®-3W es una supervisión integrada, un dispositivo que analiza y que controla que ofrece el parámetro eléctrico que mide, una medición y un análisis, muestreo de la forma de onda, medida de los armónicos de la inflamación del voltaje, inmersión, interrupción, ratio desequilibrado voltaje, demanda, expediente de la falta, expediente del acontecimiento, registro de datos. ARZ®-3W puede supervisar y detectar si la calidad del poder satisface estándar del IEC y del EN.

ARZ®-3W puede trabajar con nuestro software de la supervisión y de la gestión de la calidad del poder para proporcionar las soluciones de la gestión de energía para las empresas. Con su capacidad de establecimiento de una red fuerte, ARZ®-3W puede exhibir y registrar todos los registros de datos en la carta interactiva de la tendencia. Un informe de los datos se puede formar periódicamente. El informe se puede utilizar para el análisis de falta, estadísticas, propósito de la supervisión en tiempo real.

Uso

>Detección y gestión de la calidad del poder

>Análisis del disturbio, análisis de faltas, pre-mantenimiento del dispositivo

>Expediente y análisis del largo plazo

>Análisis de cargas del poder

>Evaluación y análisis del consumo de energía

>Utilizar la sincronización de GPS para analizar la importancia entre los acontecimientos en ubicaciones diferentes

>Alcance aplicado: Monofásico y sistema eléctrico eléctrico 3phase

Funciones principales

Exactitud de la medida

U, valor de I rms: 0,05%

U, yo valor máximo, factor máximo: el 2%

Parpadeo: el 5%%

Voltaje desequilibrado y corriente desequilibrada: 0,2%

Frecuencia: ±0.002Hz

Factor de poder: ±0.002

Poder: 0,05%%

Energía: Energía activa 0,05% IEC60687: 1992 (GB/T17883-1999)

IEC reactivo de la energía 0,05% 61268(1995) (GB/T17882-1999)

Armónicos: IEC61000-4-30 clase A

Inter-armónicos: IEC61000-4-30 clase A

Interfaz

Especificación técnica

1. Entrada

entrada de la corriente de a.AC

Método de entrada: Transformadores corrientes internos: 4 canales

Entrada nominal: 1A~5A rms

Alcance de la medida: 0.001A~7A rms

Con el exterior del sensor de la abrazadera del poder: 1A~3000A

Consumo de energía: ≦0.5VA/phase

Capacidad de sobrecarga: 10A continuamente, 100A /1s no continuamente

entrada del voltaje de b.AC

Método de entrada: Voltaje parcial de la resistencia interna: 4 canales

Entrada nominal: 100V~750V rms

Alcance de la medida: 0.2V~900V rms

Consumo de energía: ≦0.1VA/phase

Capacidad de sobrecarga: 1000V rms continuamente, 6000V/1s no continuamente

Alcance de la frecuencia: 50/60 Hz±15%

entrada de señal de c.Remote

entrada de señal remota de 34 canales 24VDC

GPS sincronizó el puerto: TTL (código) de B, 485 (código de B)

2. Salida

salidas de la alarma de la retransmisión del A. 16, 10A/250VAC/30VDC

b. Puerto de comunicación: RS-485 (velocidad: 2400, 4800, 9600, 19200bps)

c. Ethernet dual: (se dobla Ethernet del 10M/100M)

d. USB

3. Ambiente

Temperatura de la operación: - 20℃~+60℃

Temperatura de almacenamiento: - 40℃~+85℃℃

Humedad de la operación: 5%~95%RH

Altura del mar: los hasta 2000m.

Clase de la contaminación: Clase II

Material de la vivienda: Duraluminio

Clase de la protección: IP51

4. Otros parámetros

Fuente de potencia auxiliar: 85-265VAC/DC

Frecuencia de muestreo: 20.48k (50Hz)

Resolución del muestreo: 19 dígitos

Tiempo de detección del acontecimiento: 48μs

Memoria de datos: 32GB

Temporeros. factor de deriva:<10ppm>

Voltaje de Withstand (entrada contra salida): 3000V/1min (2mA)

Comsumption del poder: 20VA

5. Prueba del EMC y de la seguridad

EN61326-1 EN61000-4-2/3/4/5/12

IEC/EN61010-2001
