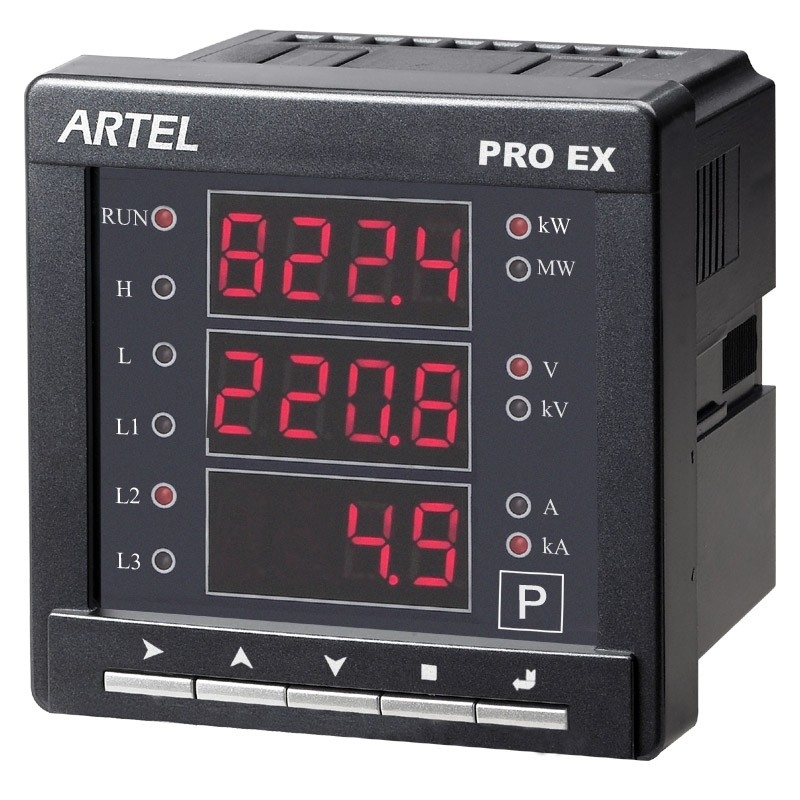

Soporte del panel del voltímetro de Digitaces, diseño modular multifuncional del metro de poder

1. Datos técnicos

Conexión: 3P3W, 3P4W

Voltaje de entrada: 57.7~600VAC

Alcance de la pinta: 0.1~6500

Frecuencia: 50/60Hz

Gama de la exhibición: 0~9999kV

2. Perfil

El FAVORABLE EX metro del panel digital es un instrumento inteligente que ha integrado con diseño modular de indicador digital, salida analógica, RS485, sobre expediente de la alarma del límite y salida de la retransmisión. El instrumento satisface estándar de GB/T13978-2008, de GB/T 13850-1998, el estándar GB/T 17626.5-2008, IEC1010 y EN61010.

3. Esquema eléctrico

FAVORABLE EX U53 3P4W

Nota: Cuando es 3P3W, la línea N no puede ser conectada y el terminal 7# (n) se cortocircuita con el terminal

9# (L2)

4. Otros parámetros:

Temperatura de la operación: -10℃~55℃

Humedad de la operación: ≤ el 95% (sin condensación)

Temperatura de almacenamiento: -40℃~85℃;

Humedad del almacenamiento: ≤ el 95%

Tamaño dimensional: EX53: 96*96*76m m

Instalación: Montaje del panel.

Tamaño de la instalación EX53: 91*91m m
