regulador del circuito de protección del motor de 380VAC 50Hz con la inspección automática
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | retransmisión de protección contra sobrecarga,circuito de protección del motor |
||
|---|---|---|---|

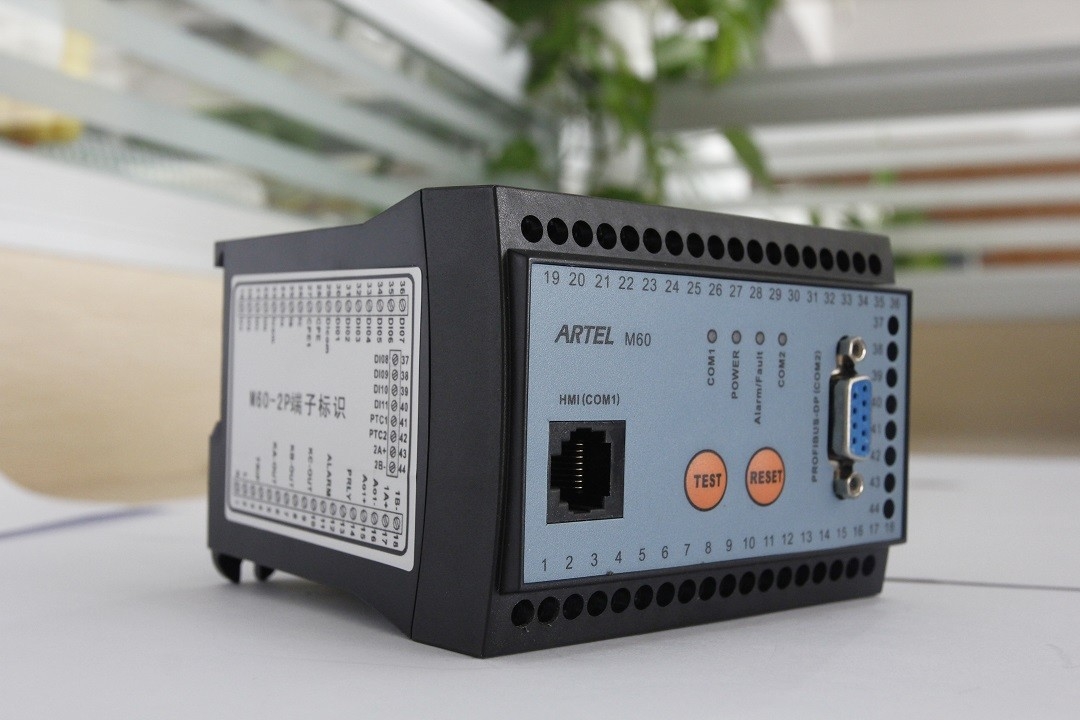

regulador del circuito de protección del motor de 380VAC 50Hz con la inspección automática
Perfil
El regulador de la protección M60 se diseña para proporcionar protecciones y controles completos del motor asincrónico de baja tensión y del motor cada vez mayor de la seguridad clasificados debajo de 800A, 50Hz, 380VAC. M60 mide los parámetros eléctricos de motores, actúa y controla los motores, y equipado de la función de la gestión de registro de historia y de la comunicación remota.
Cartera de los productos M60: M60-1S y M60-3S estándar, M60-2M popular y M60-2P integrado. Con diversas infraestructura, instalación, y funciones, estos cuatro tipos de reguladores del protector pueden cumplir diversos requisitos de clientes en el área de baja tensión de la protección.
Características
Variedad de cartera del producto para adaptarse a las necesidades de los clientes
La función de la grabación para registrar datos instantáneos antes y después de las faltas para el análisis de falta purpose
La protección flexible funciona configuración para asegurar la producción segura y continua
Inspección automática de software y del soporte físico para aumentar la estabilidad y la confiabilidad
Operación remota o local en los parámetros disposición, comienzo del motor, parada, y reset
Detección en la situación del comienzo del motor automáticamente para evitar el malfuncionamiento
Configurado con el panel LCD de gran tamaño para la operación in situ (opcional)
Especificación técnica de M60-2P
Entrada (M60-2P)
Corriente de entrada: 1A, 6.3A, 25A, 100A, 250A, 500A, 800A
Voltaje de entrada: 380VAC/50Hz
Señal numérica remota entrada: 11 canales (contacto seco)
Salida (M60-2P)
RS-485 hecho salir: 2 canales
Salida analógica: 2 canales (4-20mA o 0-5V)
Retransmisión hecha salir: 6 canales (contacto seco)
Capacidad de contacto de la retransmisión de la salida del control: 10A/250VAC
Capacidad de contacto de la retransmisión de la salida de la alarma: 5A/250VAC
Expediente de la medida (M60-2P)
Exactitud: U, I, clase 0,5 de F
Exactitud: cosΦ, P, clase 1 de Q
Exactitud: Clase 2 del Ep
Tiempo de funcionamiento acumulado en el expediente (máximo): 65535 horas
Tamaño y peso: (M60-2P)
Instalación (M60-2P): carril del dinar de 35m m, con 4 pernos M4 a apoyar
Instalación (CT): con 4 pernos M4 a apoyar
Tamaño dimensional (M60-2P): 82mmX100mmX106m m
Tamaño de funcionamiento del panel: 76mmX61mmX28m m
Peso: 450g (no incluyendo el CT)
Observación: El tamaño y el peso de CT es decidido por la corriente de entrada.
Función del recomienzo después de la fluctuación del voltaje (M60-2P)
Fluctuación del voltaje dando un plazo de tiempo: 0.1-25.5S
Tiempo de retraso del recomienzo: 0.1-25.5S
Paso del ajuste del tiempo: 0.1S
Alcance de tensión inferior de la disposición: 80%-89%Ue
Ambiente:
Fuente de potencia auxiliar: 85~265VAC/DC
Consumo de energía total: <8VA (M60-2P)
Temperatura de la operación: -20℃ ~ +60℃
Temperatura de almacenamiento: -40℃ ~ +85℃
Humedad de la operación: <90%RH
Humedad del almacenamiento: <95%RH
Función de la protección:
|
Función |
Situación |
Artículo |
Contenido |
M60-1S |
M60-2S |
M60-2M |
M60-2P |
|
En horas extras comienzo protección |
Programable |
Tiempo de inicio dado un plazo |
0-80s |
Sí |
Sí |
Sí |
Sí |
|
Método de la protección |
2 |
||||||
|
Cortocircuito protección |
Programable |
Gama del ajuste de la falta |
4-12le |
Sí |
Sí |
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-0.5s |
||||||
|
Método de la protección |
0, 2 |
||||||
|
Rotor bloqueado protección |
Programable |
Gama del ajuste de la falta |
200-950%le |
Sí |
Sí |
Sí |
Sí |
|
Gama amonestadora del ajuste |
150-255%le |
||||||
|
Tiempo de retraso de la ejecución |
0.1-25.5s |
||||||
|
Método de la protección |
0, 1, 2, 4 |
||||||
|
Underload protección |
Programable |
Gama del ajuste |
20-95%le |
Sí |
Sí |
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-60s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Sobrecarga protección |
Programable |
Gama del ajuste |
105-150%le |
Sí |
Sí |
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-250s |
||||||
|
Método de la protección |
0, 1, 2, 3, 4 |
||||||
|
Termal cerca sobrecarga |
Necesidad |
Gama del ajuste |
1-105%θb |
Sí |
Sí |
Sí |
Sí |
|
Método de la protección |
4 |
||||||
|
protección del tiempo del tE (Motor creciente de Safty) |
Programable |
tiempo del tE |
1.0-15s |
Sí |
Sí |
Sí |
Sí |
|
Método de la protección |
4 |
||||||
|
Protección del desequilibrio (fracaso de la fase) |
Programable |
Gama del ajuste |
10%-60% |
Sí |
Sí |
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-30s |
||||||
|
Método de la protección |
0, 2, 4 |
||||||
|
Sobre poder protección |
Programable |
Gama del ajuste |
101-120%Pe |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-200s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Bajo poder protección |
Programable |
Gama del ajuste |
30-80%Pe |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-200s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Sobre poder protección del factor |
Programable |
Gama del ajuste |
0.01-1.00 |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-25.5s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Bajo poder protección del factor |
Programable |
Gama del ajuste |
0.01-1.00 |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-25.5s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Revocación de la fase protección |
Porgrammable |
Tiempo de retraso de la ejecución |
0.1-25.5s |
|
|
Sí |
Sí |
|
Método de la protección |
0, 2 |
||||||
|
Bajo voltaje protección |
Programable |
Gama del ajuste |
45-95%Ue |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-200s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Sobre voltaje protección |
Programable |
Gama del ajuste |
101-120%Ue |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-200s |
||||||
|
Método de la protección |
0, 1, 2, 3 |
||||||
|
Corriente de la salida protección |
Programable |
Gama del ajuste |
10-500mA |
|
|
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-5s |
||||||
|
Método de la protección |
0, 1, 2 |
||||||
|
Sobrecalentamiento protección |
Programable |
Tiempo de retraso de la ejecución |
0.5s |
|
|
|
Sí |
|
Método de la protección |
0, 2 |
||||||
|
Dispositivo de seguridad protección |
Programable |
Tiempo de retraso de la ejecución |
0.1-60s |
Sí |
Sí |
Sí |
Sí |
|
Método de la protección |
2 |
||||||
|
Conexión a protction de tierra |
Programable |
Gama del ajuste |
10-100%Ie |
Sí |
Sí |
Sí |
Sí |
|
Tiempo de retraso de la ejecución |
0.1-5s |
||||||
|
Método de la protección |
0, 2 |
|
|
M60-1S |
M60-3S |
M60-2M |
M60-2P |
|
Función de control |
||||
|
Dirija el comienzo |
|
|
|
|
|
Inversión de comienzo |
|
|
|
|
|
Y-△Start |
|
|
|
|
|
Comienzo de tensión inferior |
|
|
|
|
|
Motores del recomienzo causados por la fluctuación del voltaje |
|
|
|
|
|
Salida de la falta de la emergencia |
|
|
|
|
|
Comando local/remoto del comienzo, parada |
|
|
|
|
|
Función de la medida |
||||
|
Corriente de funcionamiento |
|
|
|
|
|
Ratio actual desequilibrado |
|
|
|
|
|
Voltaje, frecuencia, poder, factor de poder, corriente de la salida |
|
|
 |
|
|
No de las ejecuciones del contacto |
|
|
|
|
|
Situación de contactos |
|
|
|
|
|
Función de registro |
||||
|
Lo más tarde posible expediente partida/parada 10 |
|
|
Reloj |
Reloj |
|
Lo más tarde posible expediente de 10 alarmas |
Ningún reloj |
Ningún reloj |
Reloj |
Reloj |
|
Lo más tarde posible expediente de 10 viajes |
Ningún reloj |
Ningún reloj |
Reloj |
Reloj |
|
Lo más tarde posible 10 de registro del recomienzo causada por la fluctuación del voltaje |
|
|
Reloj |
Reloj |
|
Expedientes máximos y mínimos de los parámetros en la ejecución de la protección |
|
|
|
|
|
Tiempo de funcionamiento acumulado del motor |
|
|
|
|
|
Función de la comunicación |
||||
|
COM RS-485. Puerto |
|
|
|
|
|
Protocolo de Modbus |
|
|
|
|
|
Protocolo de Profibus |
|
|
|
|
Observación:
M60-3S realiza la misma función que M60-1S, salvo que M60-3S tiene accesorio CT, M60-1S tiene exterior
CT con la entrada 5A.
Ventaja competitiva:
Podemos seguir el principio orientado al cliente, objetivos de la tecnología de Artel para innovar los productos de alta tecnología y para proporcionar soluciones completas continuamente, y continuamos ofreciendo productos calificados y servicios excelentes a sus clientes globales.
La estrategia acertada de Artel se refleja en el número de certificaciones, incluyendo certificación del sistema de calidad de ISO9001 y del CE, certificado de la empresa del software publicado por el departamento de información nacional, y certificado de la compañía de alta tecnología publicado por el gobierno, el etc.
