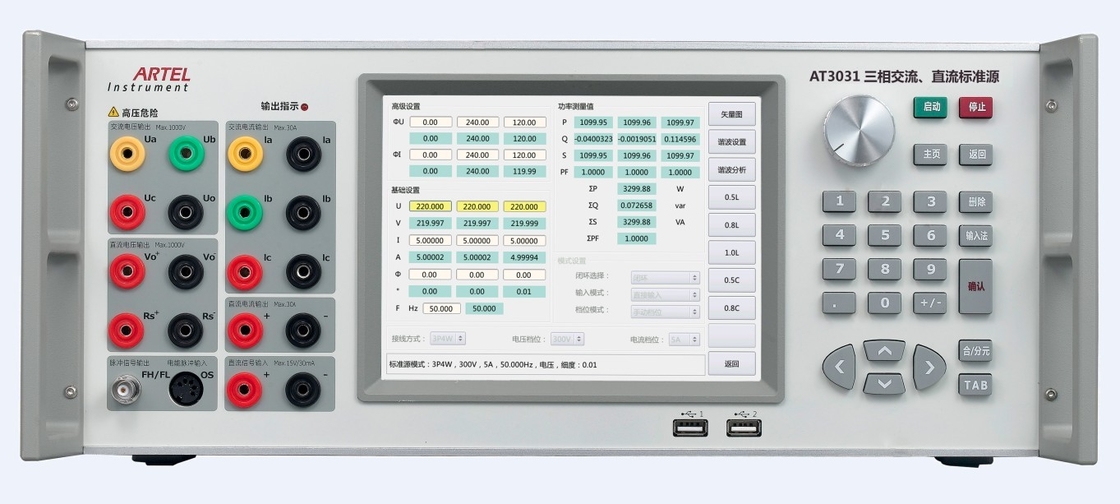

Capacidad antiinterferente fuerte del probador del metro de poder de la fuente de la CA DC

Capacidad antiinterferente fuerte del probador del metro de poder de la fuente de la CA DC

Características principales:

1. Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT3031 puede cualquier operación independiente de la ayuda,
2. Control de la PC o control terminal inalámbrico práctico;
3. Comunique con el metro probado con RS485;
4. Modifique y desarrolle automáticamente el sistema del ajuste para requisitos particulares y de la calibración;
5. La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;
6. Detecte, diagnostique y alarme automáticamente para el fracaso.
7. Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;
8. Apoye la calibración por el userself.
9. Alta estabilidad, distorsión de forma de onda baja;
10. la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar;

Función principal

Apoye las diversas pruebas incluyendo la indicación del metro, del metro digital, del metro de la energía, del etc.

Haga salir los 2dos armónicos de ~63rd;

Mecanografíe

CA trifásica de AT3031C, fuente estándar de DC, clase 0,05

CA trifásica de AT3031B, fuente estándar de DC, clase 0,1

Especificación técnica

Salida del voltaje ca

Salida grande del voltaje de la CA

Gama: (Fase A) 30V, 100V, 300V, 660V, 1000V;

(Fase B, C) 30V, 100V, 300V, 660V;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo; Organice A 1000V: (0~100) %RG;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para la opción;

Estabilidad: 0.005%/1min (0,05 clases), 0.01%/1min (clase 0,1);

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase (carga resistente);

Exactitud: 0.05%RG (0,05 clases), 0.1%RG (clase 0,1);

Pequeña salida del voltaje de la CA

Gama: organice A: 75mV, 300mV, 750mV, 3V, 7.5V;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para la opción;

Estabilidad: 0.005%/1min (0,05 clases), 0.01%/1min (clase 0,1);

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: ≥ 25mA

Exactitud: 0.1%RG (clase 0,1);

Salida actual de la CA

Gama: organice A: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Fase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para la opción;

Estabilidad: 0.005%/1min (0,05 clases), 0.01%/1min (clase 0,1);

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase (carga resistente);

Exactitud de la medida: 200mA y sobre gamas: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1);

50mA y debajo de gamas: 0.1%RG (clase 0,1);

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min (clase 0,5), 0.02%/2min (clase 0,1);

Exactitud de la medida de poder activo, reactivo: 0.05%RG (clase 0,5), 0.1%RG (clase 0,1);

Salida del ángulo de fase

Gama de ajuste de la salida: 0°~360°;

Resolución del ajuste de la salida: 10°, 1°, 0.1°, o 0.01°.

Resolución: 0.01°;

Exactitud: 0.05°.

Salida del factor de poder

Gama de ajuste: -1 ~ 0 ~ +1;

Resolución de la medida: 0,0001;

Exactitud: 0,0005;

Salida de la frecuencia

Gama de ajuste: 40Hz ~70Hz;

Resolución del ajuste de la salida: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz para la opción;

Resolución: 0.001Hz;

Exactitud: 0,001 herzios;

Disposición armónica

Orden armónica: 2do ~63rd;

Amplitud armónica: el 0~40%;

Ángulo armónico: 0°~359.99°;

Error armónico de la disposición: 2do ~31st: el ≤±0.1%; el 32do ~63rd≤±0.2%;

Salida del voltaje de DC

Gama (4 líneas): 100mV, 300 milivoltio, 1V, 5V, 20V, 100V, 300V, 1000V;

Gama de ajuste: (0~120) %RG; 1000V: (0~110) %RG;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Estabilidad: 0.005%/1min (clase 0,05), 0.01%/1min (clase 0,1);

Amplitud de la ondulación: ≤1%RG (carga No-capacitiva);

Carga de la salida: 20V y sobre gamas: ≥10mA; 5V y debajo de gamas: ≥25mA;

Exactitud: 0.05%RG (clase 0,05), 0.1%RG (clase 0,1);

Salida actual de DC

Gama: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Gama de ajuste: (0~120) %RG;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Estabilidad: 0.005%/1min (0,05 clases), 0.01%/1min (clase 0,1)

Amplitud de la ondulación: ≤1%RG;

Carga de la salida: 25A: 25VA, el otro ≥ 2V de las gamas; 300mA y debajo de las gamas ≥25V;

Exactitud: 10mA y sobre gamas: 0.05%RG (clase 0,05), 0.1%RG (clase 0,1);

1mA, gama 3mA: 0.1%RG;

Medida del error de la energía

Límite básico del error de la energía activa:

±0.05%RD (voltaje 15V~660V, 0.05A~36A actual, PF≥0.5);

±0.1%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Límite básico del error de la energía reactiva:

±0.1%RD (voltaje 15V~660V, 0.05A~36A actual, PF≥0.5);

±0.2%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Parámetros generales

Fuente de alimentación: 90~265VAC/DC

Frecuencia: 50Hz~60Hz

Consumo: 50VA~1000VA

Condición del ambiente: 20℃~30℃, pariente el humidity≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: × del × 440m m de 600m m (l) (w) 176m m (h)

Peso: 28Kg
