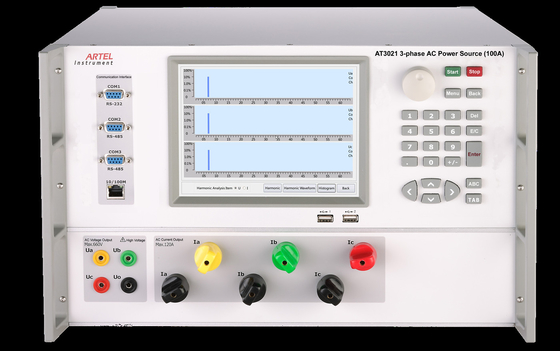

Sociedad/ferrocarril de la red eléctrica del equipo de prueba de la fuente de la corriente ALTERNA 100A

Sociedad/ferrocarril de la red eléctrica del equipo de prueba de la fuente de la corriente ALTERNA 100A

Perfil:

AT3021 es conveniente para los departamentos de la medida de institución de investigación, sociedad de la red eléctrica y

ferrocarril, institución nacional de la medida en todos los niveles, y la prueba, la producción y la inspección del metro

fabricante.

Función principal:

Utilizado para las diversas pruebas del metro análogo y digital del voltaje ca Y del metro actual, escoja/trifásico

el metro de poder activo y reactivo, metro del ángulo de fase, escoge/metro trifásico del factor de poder, frecuencia

el metro, y el síncrono-metro, escogen/metro de poder activo y reactivo trifásico;

Haga salir los 2dos armónicos de ~63rd;

Características principales:

El diseño modular, capacidad antiinterferente fuerte, AT3021 se puede utilizar para la prueba de interferencia de los parásitos atmosféricos

electricidad, EMC y así sucesivamente.

Alta estabilidad, distorsión de forma de onda baja;

8" pantalla táctil del color, interconecta amistoso, fácil actuar.

Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT3021 puede cualquier operación independiente de la ayuda,

Control de la PC o control terminal inalámbrico práctico.

Comunique con el metro probado con RS485;

Modifique la calibración automática y el sistema de inspección para requisitos particulares de metros;

La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;

Remotamente poniéndose al día en línea, alcance fácilmente la actualización de software;

Apoye la calibración por el userself.

Mecanografíe

Fuente trifásica de la corriente ALTERNA de AT3021C (100A), clase 0,05

Fuente trifásica de la corriente ALTERNA de AT3021B (100A), clase 0,1

Especificación técnica

Salida del voltaje ca

Gama: 100V, 220V, 380V;

Gama de ajuste: (0~120) %RG; RG refiere a la gama, semejantemente en lo sucesivo;

Ajuste la resolución: 0.01%RG, 0.1%RG, 1%RG, o el 10% RG;

Estabilidad: 0.005%/1min (clase 0,05), 0.01%/1min (clase 0,1)

Distorsión: el ≤0.1% (carga no capacitiva);

Carga de la salida máxima: 25V /phase (carga de resistencia);

Exactitud de la medida: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida actual de la CA:

Gama: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Ajuste de la gama: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Ajuste de la resolución: 0.01%RG, 0.1%RG, 1%RG, o el 10% RG;

Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)

Distorsión: el ≤0.2% (carga no capacitiva);

Carga de la salida máxima: 120VA (gama 120A)

Exactitud de la medida: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)

Exactitud de la medida de poder activo/reactivo: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida de la fase

Salida que ajusta la gama: 0°~360°;

Salida que ajusta la resolución: 10°, 1°, 0.1°, o 0.01°;

Resolución: 0.01°;

Exactitud de la medida: 0.05°.

Factor de poder hecho salir:

Ajuste de la gama: -1 ~ 0 ~ +1;

Resolución de medición: 0,0001;

Exactitud de la medida: 0,0005

Salida de la frecuencia

Ajuste de la gama: 40Hz ~70Hz;

Salida que ajusta la resolución: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz;

Resolución: 0.001Hz;

Exactitud: 0,001 herzios.

Ajuste armónico

Orden armónica: 2do ~63rd

Amplitud armónica: el 0~40%

Ángulo armónico: 0°~359.99°

Error determinado del armónico: 2nd~31o: el ≤±0.1%, 32nd~63o: el ≤±0.2%;

Medida del error de la energía:

Límite básico del error de la energía activa:

±0.05%RD (voltaje 15V~660V, 0.02A~120A actual, PF≥0.5);

±0.1%RD (voltaje 15V~660V, 0.01A~0.02A actual, PF=1);

Límite básico del error de la energía reactiva:

±0.1%RD (voltaje 15V~660V, 0.02A~120A actual, PF≥0.5);

±0.2%RD (voltaje 15V~660V, 0.01A~0.02A actual, PF=1);

Otros parámetros:

Fuente de alimentación: 90-265VAC/DC

Frecuencia del poder: 50Hz~60Hz

Consumo de energía: 50VA~1000VA

Condición del ambiente: 20℃~30℃, humedad: EL RH≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: 600m m (L)× 440m m (W)× 176m m (H)

Peso: 35kg
