Sistema de la calibración automática

Sistema de la calibración automática

Perfil

AT2100 es conveniente para que el fabricante del protector del motor pruebe, auto-calibre y examine el producto, para mejorar eficacia de la producción y reducir coste de producción.

Función principal

Calibre las funciones de medición del protector del motor, incluyendo voltaje, corriente, poder activo, poder reactivo, factor de poder, frecuencia y entrada análoga y salida;

Calibre las funciones de protección del protector del motor, incluyendo la protección del voltaje de la falta, durante la protección, la corriente el poner a tierra/de la salida, la desconexión de la pinta y el tiempo de ejecución actuales de la protección del motor;

Ayunan y la calibración y la inspección eficientes en la producción a través de las herramientas especiales;

Cada datos de la calibración se pueden exportar como sobresalen tabla, fácil registrar y ahorrar;

Modifique las diversas funciones de la protección para requisitos particulares del protector del motor de la baja tensión que acuerda las peticiones de usuarios.

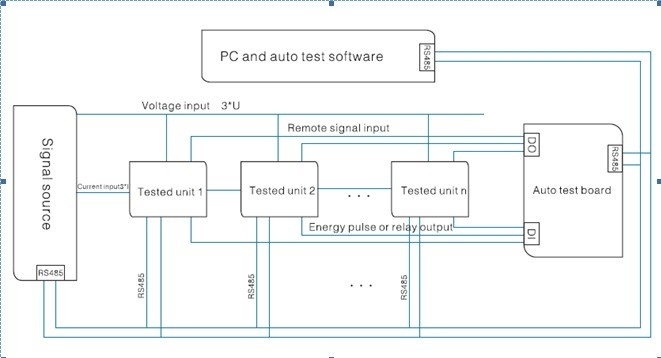

Sistema de prueba

Fuente de la señal

El protector del motor de la baja tensión AT1015 que el calibrador se puede utilizar para hacer salir la señal actual del voltaje, el contenido de la salida de la señal puede ser modificado para requisitos particulares.

Tablero de la entrada-salida

Señal especial de la entrada-salida, inspección análoga de la señal de la entrada-salida 0~5V/4~20mA.

Estante de los útiles

Afiance y fije las unidades con abrazadera probadas rápidamente, mejore la eficacia de la producción y de la inspección; pruebe 8 unidades una vez (la cantidad depende de la exigencia y del poder del consumidor del lazo probado).

Software de la calibración automática y de la prueba

Requisito del ordenador: CPU P31G, memoria los 512M, disco duro 80G, sistema de Windows XP.

Modo de la calibración: El software envía parámetros de calibración a las unidades probadas con estándar interno de la prueba.

Modo de la inspección: El software tiene diversos módulos de la protección (en horas extras el comienzo, cortocircuito, rotor bloqueado, sobrecarga, termal por sobrecarga y así sucesivamente, también puede añadir los módulos que acuerdan el requisito), configura parámetros de la inspección de cada módulo que acuerda las necesidades de usuario, la inspección se puede hacer manualmente o automáticamente.

El software logra el control de la calidad de centros de experimentos según los parámetros de la ejecución que midieron por el tablero de la entrada-salida y el estándar interno de la prueba (puede ser modificado y ser fijado), y después exporta número de serie de los resultados y de los centros de experimentos de la prueba en el formato de informe del sistema, que es conveniente para la inspección y el control de los datos.
