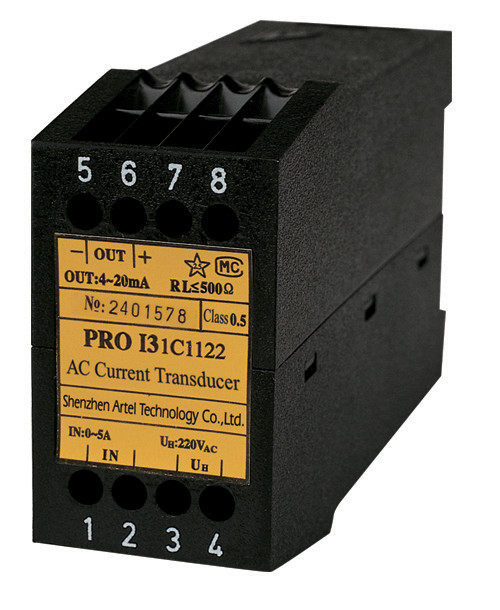

Transductor eléctrico del voltaje ca

Transductor eléctrico del voltaje ca, GB/T 13850-1998

1. Descripción de producto

Transductores de las series profesionales para las cantidades eléctricas, dispositivos fundamentales para la automatización de proceso. Todos nuestros instrumentos satisfacen requisitos y regulaciones importantísimos referentes compatibilidad electromágnetica y al aislamiento seguro (el estándar IEC688-1992 y estándar de GB/T 13850-1998). Los dispositivos se han desarrollado, se han fabricado y se han probado de acuerdo con el sistema de garantía de calidad ISO 9001.

2. Especificación técnica

Exactitud: Class0.2, 0,5

Fuente de potencia auxiliar: 85V~265VDC/AC 24V~80VDC/AC

Estabilidad: Tarifa anual el ≤±0.2% del cambio

Capacidad de sobrecarga de la entrada:

Capacidad de sobrecarga continua ≤1.5 X

Voltaje transitorio Limit≤3X Limit≤30X actual de la capacidad de sobrecarga

Salida:

Salida constante del voltaje, resistor Rext≥250Ω de la carga

Salida actual constante, resistor Rext≤500Ω de la carga

Onda de alternancia: ≤18mV (Pico-Pico)

Tiempo de respuesta: ≤300ms

Voltaje llamativo: ≤2.5kV

Temperatura de funcionamiento: -10℃~+55℃

Temperatura de almacenamiento: -40℃~+85℃

Humedad relativa del medio de la publicación anual: ≤90%RH

Instalación: Carril del estruendo 35m m

Tamaño: 35mm×69mm×110m m

Período de garantía: 2 años

3. Datos técnicos

Entrada: 0~100V/0~120V/0~220V/0~380V/0~500V/0~600V

Salida: 4~20mA, 4~20mA (de dos hilos), 0~20mA, 0~10mA, 0~1mA, 0~5V, 0~10V, 0-1V

4. Conexión

FAVORABLE esquema eléctrico U31

“HACIA FUERA” hecho salir en correspondencia

“EN” variables de la corriente de entrada

Fuente de potencia auxiliar del “UH”

Nota: el transductor de dos hilos apenas puede seleccionar la fuente de potencia auxiliar 24VDC y la señal de salida 4-20mA.

FAVORABLE esquema eléctrico de U32 2in1

UA, UC: Variables del voltaje de entrada

UH: Fuente de potencia auxiliar

OA+, OC+: Ánodo de la salida en correspondencia a UA, UC

OA, OC: Cátodo de la salida en correspondencia a UA, UC

FAVORABLE esquema eléctrico de U33 3in1

UA, UB, UC: Variables del voltaje de entrada

UH: Fuente de potencia auxiliar

OA, OB, OC: Salida en correspondencia a UA, UB, UC

COM: Terminal común
