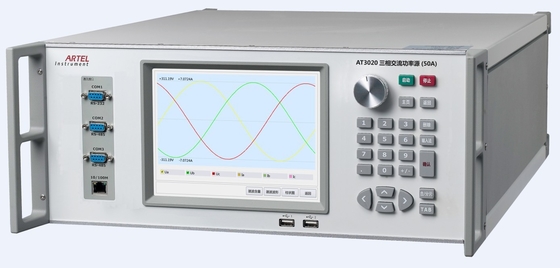

Medida de poder de la pantalla táctil del color de 8 pulgadas con PC/la radio

Medida de poder de la pantalla táctil del color de 8 pulgadas con PC/la radio

Función principal:

Utilizado para las diversas pruebas del metro análogo y digital del voltaje ca Y del metro actual, escoja/trifásico

el metro de poder activo y reactivo, metro del ángulo de fase, escoge/metro trifásico del factor de poder, frequeny

el metro, y el metro síncrono, escogen/metro de poder activo y reactivo trifásico; Haga salir los 2dos armónicos de ~63rd;

Perfil:

AT3020 es conveniente para los departamentos de la medida de institución de investigación, sociedad de la red eléctrica y

ferrocarril, institución nacional de la medida en todos los niveles, y la prueba, la producción y la inspección del metro

fabricante.

Características principales:

1. El diseño modular, capacidad antiinterferente fuerte, AT3020 se puede utilizar para la prueba de interferencia de los parásitos atmosféricos
2. electricidad, EMC y así sucesivamente.
3. Alta estabilidad, distorsión de forma de onda baja;
4. la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar.
5. Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT3020 puede cualquier operación independiente de la ayuda,
6. Control de la PC o control terminal inalámbrico práctico.
7. Comunique con el metro probado con RS485;
8. Modifique la calibración automática y el sistema de inspección para requisitos particulares de metros;
9. La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;
10. Remotamente poniéndose al día en línea, alcance fácilmente la actualización de software;
11. Apoye la calibración por el userself.

Tipo:

Fuente trifásica de la corriente ALTERNA de AT3020C (50A), clase 0,05

Fuente trifásica de la corriente ALTERNA de AT3020B (50A), clase 0,1

Especificación técnica

Salida del voltaje ca

Gama: 100V, 220V, 380V, 660V;

Gama de ajuste: (0~120) %RG; RG refiere a la gama, semejantemente en lo sucesivo;

Ajuste la resolución: 0.01%RG, 0.1%RG, 1%RG, o el 10% RG;

Estabilidad: 0.005%/1min (clase 0,05), 0.01%/1min (clase 0,1)

Distorsión: el ≤0.1% (carga no capacitiva);

Carga de la salida máxima: 25V /phase (carga de resistencia);

Exactitud de la medida: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida actual de la CA:

Gama: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Ajuste de la gama: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Ajuste de la resolución: 0.01%RG, 0.1%RG, 1%RG, o el 10% RG;

Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)

Distorsión: el ≤0.2% (carga no capacitiva);

Carga de la salida máxima: 50VA (gama 50A)

Exactitud de la medida: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)

Exactitud de la medida de poder activo/reactivo: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida de la fase

Salida que ajusta la gama: 0°~360°;

Salida que ajusta la resolución: 10°, 1°, 0.1°, o 0.01°;

Resolución: 0.01°;

Factor de poder hecho salir:

Ajuste de la gama: -1 ~ 0 ~ +1;

Resolución de medición: 0,0001;

Exactitud de la medida: 0,0005

Salida de la frecuencia

Ajuste de la gama: 40Hz ~70Hz;

Salida que ajusta la resolución: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz;

Resolución: 0.001Hz;

Exactitud: 0,001 herzios.

Ajuste armónico

Orden armónica: 2do ~63rd

Amplitud armónica: el 0~40%

Ángulo armónico: 0°~359.99°

Error determinado del armónico: 2do ~31st: el ≤±0.1%, 32do ~63rd: el ≤±0.2%;

Medida del error de la energía:

Límite básico del error de la energía activa:

±0.05%RD (voltaje 15V~660V, 0.02A~60A actual, PF≥0.5);

±0.1%RD (voltaje 15V~660V, 0.01A~0.02A actual, PF=1);

Límite básico del error de la energía reactiva:

±0.1%RD (voltaje 15V~660V, 0.02A~60A actual, PF≥0.5);

±0.2%RD (voltaje 15V~660V, 0.01A~0.02A actual, PF=1);

Otros parámetros:

Fuente de alimentación: 90-265VAC/DC

Frecuencia del poder: 50Hz~60Hz

Consumo de energía: 50VA~1000VA

Condición del ambiente: 20℃~30℃, humedad: EL RH≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: 600m m (L)× 440m m (W)× 176m m (H)

Peso: 28kg
